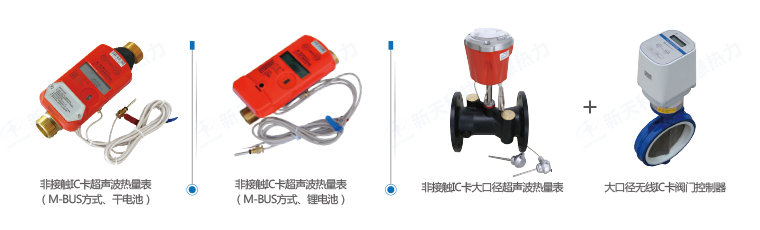

点击图片查看原图本系列相关产品
产品功能
采用超声波测流量技术，除了具有计量功能外，还具有非接触IC卡预付费功能，用户到管理部门交费后，管理部门将所购热量写入卡中，刷卡后阀门自动开启，所购热量用尽后，阀门自动关闭，用户需要重新购买热量刷卡后开阀供热。
关键技术
- 长期泡水可工作的技术:电路全部采用环氧树脂密封胶灌封技术，电池采用硅胶灌封技术，无按键，彻底地防潮防水，保证了在潮湿的环境中长期稳定工作。
- 防堵塞技术:直通结构设计，防堵塞，无运动部件，永无磨损，不受水质影响，压损更小。
- 误差长期稳定技术:采用流量数字修正自动补偿技术，流量分8段分段校准，准确度高。
- 电子电路三层隔热技术:电子电路和供热管段之间采用三层隔热，使电子电路工作在最理想的常温环境下，寿命和长期可靠性大大提高。
- 高精度技术:采用德国超声波专用检测芯片，流量分8段校准，准确度极高，温度采用数字方法修正和校准，误差接近于0。
主要特点
- 非接触IC卡技术，全密封、非接触、防水、防潮、防攻击。
- 采用阀门悬浮防堵技术、阀门智能除锈技术及阀门两线自动到位检测技术、数据多重备份自动纠错技术。
- 采用美国MSP430单片机，先进的微功耗设计。采用德国超声波专用检测芯片，精度更高。
- 电压低或受到攻击破坏时自动报警，温度传感器断路或短路时自动报警，剩余热量低限自动报警。
- 流量分8段进行分段数字校准，准确度极高，温度的冷热端采用数字方法修正和校准，误差接近于0。
- 采用智能降耗技术，提高电池使用寿命。
- 测量范围广，冷、热两用。可水平、垂直安装，便于施工，维护方便，具有防潮、防水、防拆卸等功能。
技术参数
| 公称口径 | 常用流量(m3/h) | 最小流量(m3/h) | 最大流量(m3/h) | ||
|---|---|---|---|---|---|
| 流量传感器 | DN20 | 2.5 | 0.05 | 0.025 | 5.0 |
| DN25 | 3.5 | 0.07 | 0.035 | 7.0 | |
| DN32 | 6.0 | 0.12 | 0.06 | 12.0 | |
| DN40 | 10 | 0.2 | 0.1 | 20 | |
| DN50 | 15 | 0.6 | 0.3 | 30 | |
| DN65 | 25 | 1.0 | 0.5 | 50 | |
| DN80 | 40 | 1.6 | 0.8 | 80 | |
| DN100 | 60 | 2.4 | 1.2 | 120 | |
| DN125 | 100 | 4.0 | 2.0 | 200 | |
| DN150 | 150 | 5.0 | 2.5 | 300 | |
| DN200 | 250 | 10 | 5 | 500 | |
| DN250 | 400 | 16 | 8 | 800 | |
| DN300 | 600 | 24 | 12 | 1200 | |
| 最小显示流量 | 0.01m3（DN32及以下使用时） 0.1m3（DN40及以上使用时） 0.00001m3（检定时） | ||||
| 最小显示热量 | 1kW.h（DN40及以上使用时） 0.001kW.h（DN40及以上检定时） |
||||
| 温度传感器 | 温度范围 4℃ - 95℃ | 温差范围 3K - 90K | |||
| 最小显示温度 0.1℃（使用时） 0.01℃（检定时） | |||||
| 静态工作电流 | < 7uA | ||||
| 液晶显示屏位数 | 8位 | ||||
| 准确度等级 | 2级 | ||||
| 最大允许工作压力 | 1.6MPa | ||||
| 允许压力损失 | < 0.025MPa | ||||
