点击图片查看原图概述

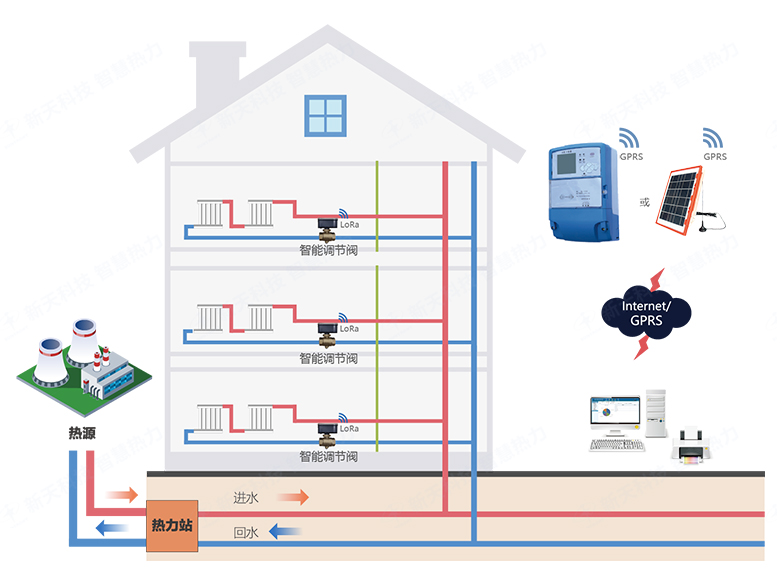

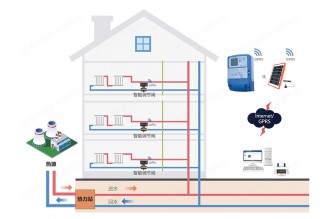

系统由计量集抄平台、采集计算器或智能网关和智能调节阀三部分组成。在集抄系统中，采集计算器或智能网关自动将其管理的所有智能调节阀数据抄回并储存，同时接收管理中心的控制命令并转发给调节阀。采集计算器或智能网关上行通讯通过GPRS等公共通信网络远程和主站通讯，或者通过蓝牙与手持设备进行通讯；下行通讯通过LoRa无线方式与智能调节阀通讯。
本系列相关产品

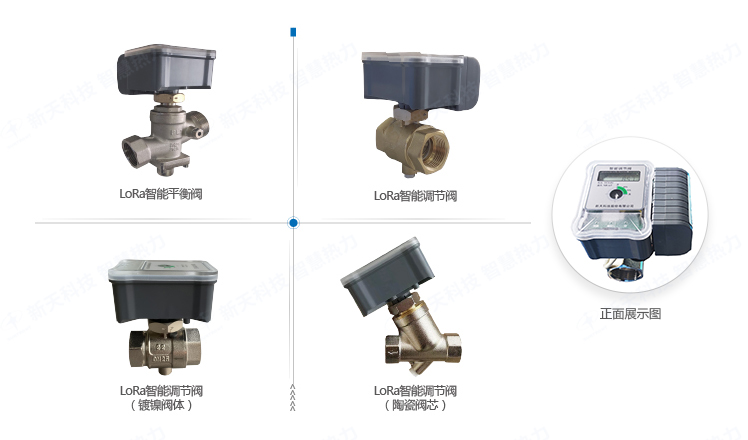

主要特点
- V型阀，阀门开度可灵活调节。
- 采用LoRa无线与采集计算器通讯方式，实现阀门开度远程调节。
- 可配置为掉电开阀或掉电保持原阀门状态。
- 可灵活配置为同时测量供水和回水温度或只测量其中一路温度，支持测温故障上报。
- 电池仓上下壳采用超声波焊接，控制器插头对接处的凹槽有排水口设计。
- 液晶+机械指针双显示，指针更直观，液晶更精准。
- 控制器和阀体拆卸方便，便于维护。
技术参数
| 参数项 | 参数值 |
|---|---|
| 工作电源 | 3.6V锂电池供电 |
| 通讯方式 | LoRa无线通讯 |
| 阀门开度调节范围 | 0% - 100% |
| 测量范围 | 0℃ - 100℃ |
| 阀体材质 | 黄铜材质，不锈钢阀芯 |
| 阀门泄漏率等级 | 符合GB/T13927-2008中A级规定 |

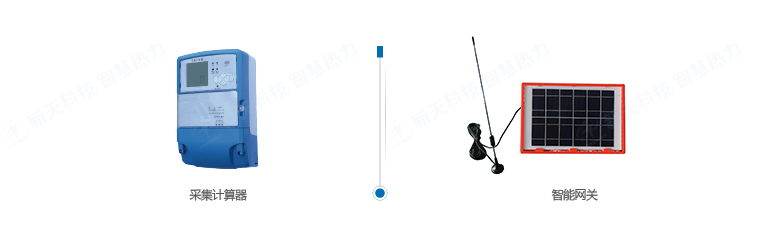

主要特点
- 采用GPRS无线移动网络方式。
- 采用实时在线工作模式，数据传输速度快，无需网络维护。
- 采用市电220V供电或太阳能电池板+可充电锂电池供电。
- 采用无线LoRa通讯和GPRS通讯方式，无需铺设通讯线路，易于扩展、组网简单。
技术参数
| 采集计算器 | 智能网关 | |
|---|---|---|
| 供电方式 | AC 220V±20%，50Hz (单相) | 太阳能+可充电锂电池组 |
| 上行通信 | GPRS无线移动网络 | GPRS无线移动网络 |
| 下行通信 | 470MHz | 470MHz |
| 下行通信 | LoRa无线通讯 | LoRa无线通讯 |
| 下行通讯距离 | ≥1000 m（空旷地带） | ≥1000 m（空旷地带） |
| 带载能力 | ≤2000块智能表 | ≤2000块智能表 |
